広帯域プリアンプ再作成

Windows10の20H2適用に伴い衛星受信環境の再構築を行なっているが、アンテナ直下に付けているプリアンプも再作成することにした。
以前はRFリレーを使ってアンプを通さない回路を併設していたが、常時アンプは使用するのでコンパクトにまとめた。
f:id:yoch:20201213193504j:plain

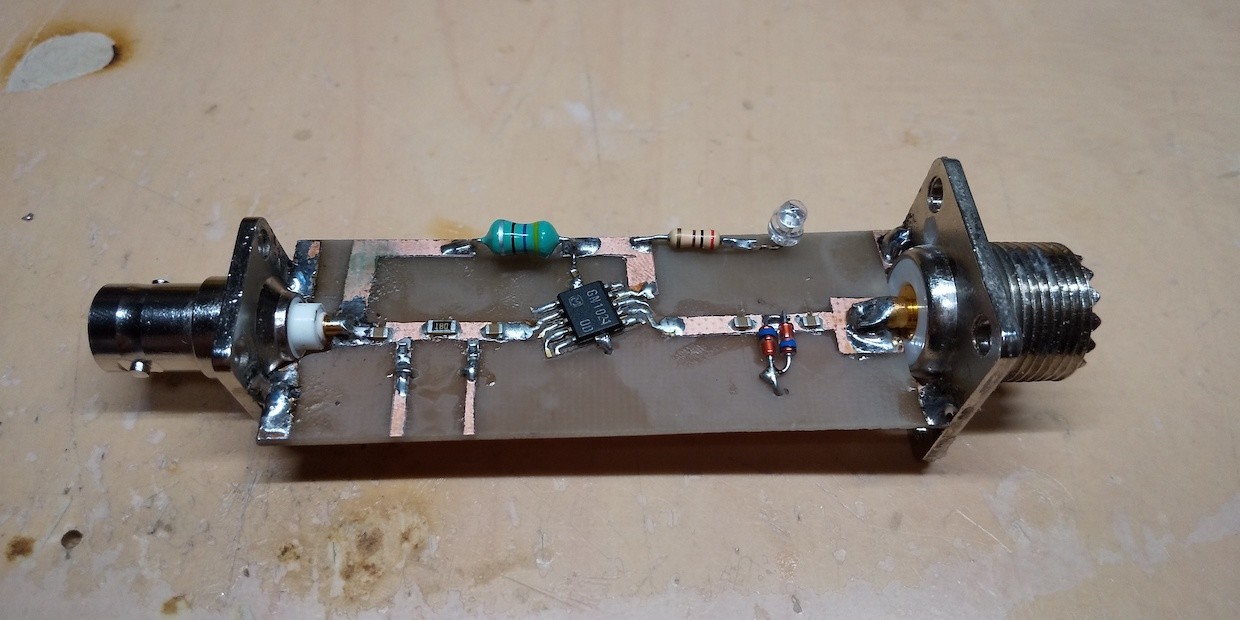

両面基板にGN1021広帯域アンプと3dbのアッテネータを通すようにエッチングを掛けた。アンプの電源は同軸
重畳としており、基板裏はベタとなっている。
アッテネータは削り過ぎな感じなので削除予定

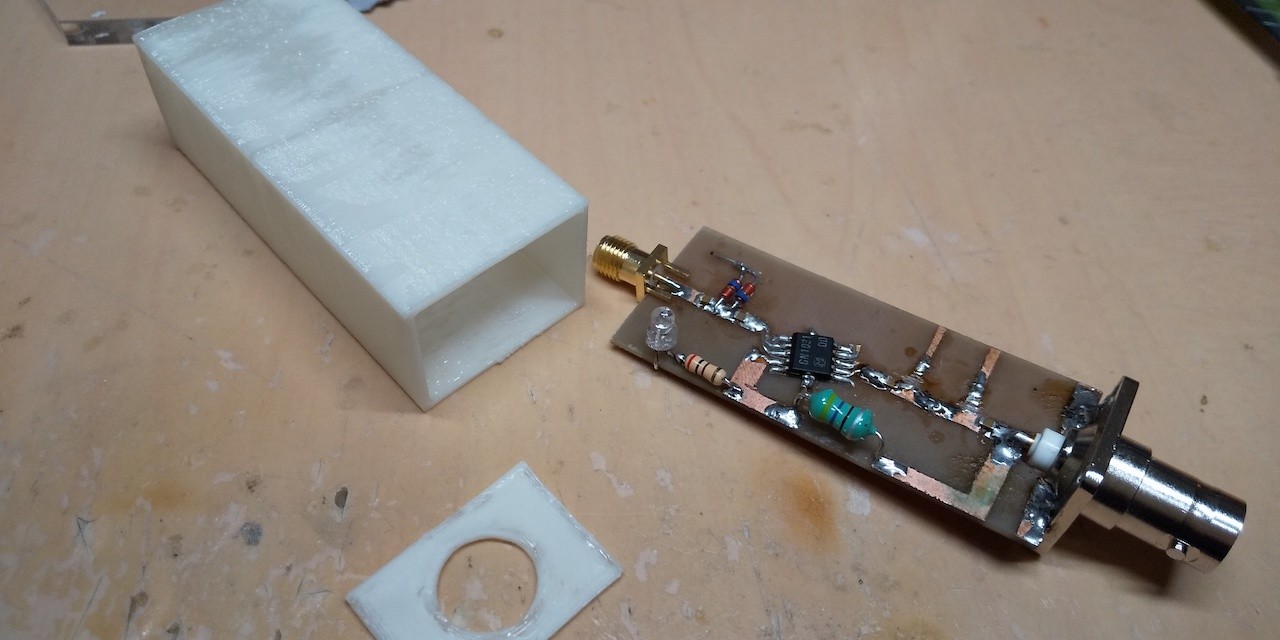

後日、ABSでケース作って、MコネをSMFに替えた。
f:id:yoch:20201216153056j:plain
