先日修理した冷蔵庫であるが、ヒートシンクを冷やすファンが設定温度到達と同時に切れるのがいまいちな動作と思われるので、遅延回路を挿入して温度到達後２分はファンが回るように改造してみた。

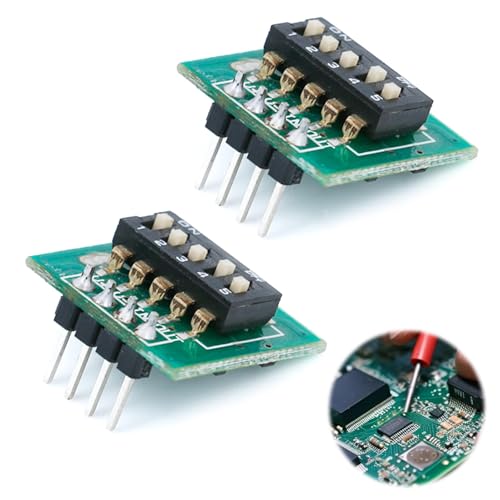

使用した遅延回路は密林に売っていた小型のもの。当然取説などないため、同じ見た目の製品をアリエクで探して、使い方を調べた。
遅延回路は下図のようにパッドで入力時、出力時の立ち上がり、立ち下がりと時定数の設定ができるようになっているが、買ったものは既に入力がマイナス、出力がプラスにショートされていた。
時定数とDIPスイッチで得られる遅延時間は表のとおりである。

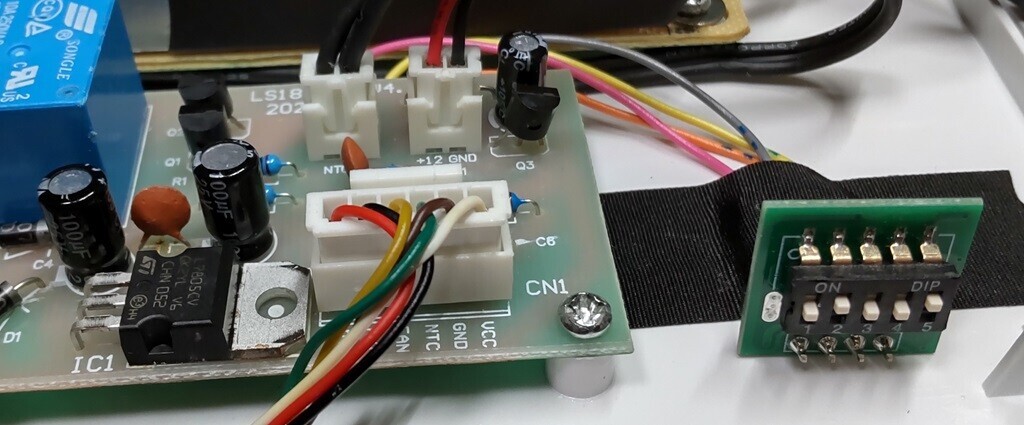

■取り付け後
