FT-817周辺機器の製作

３アマが取得できたためオクにて中古のFT-817を購入しました。
で、今後使うにあたって周辺機器の製作を行いました。

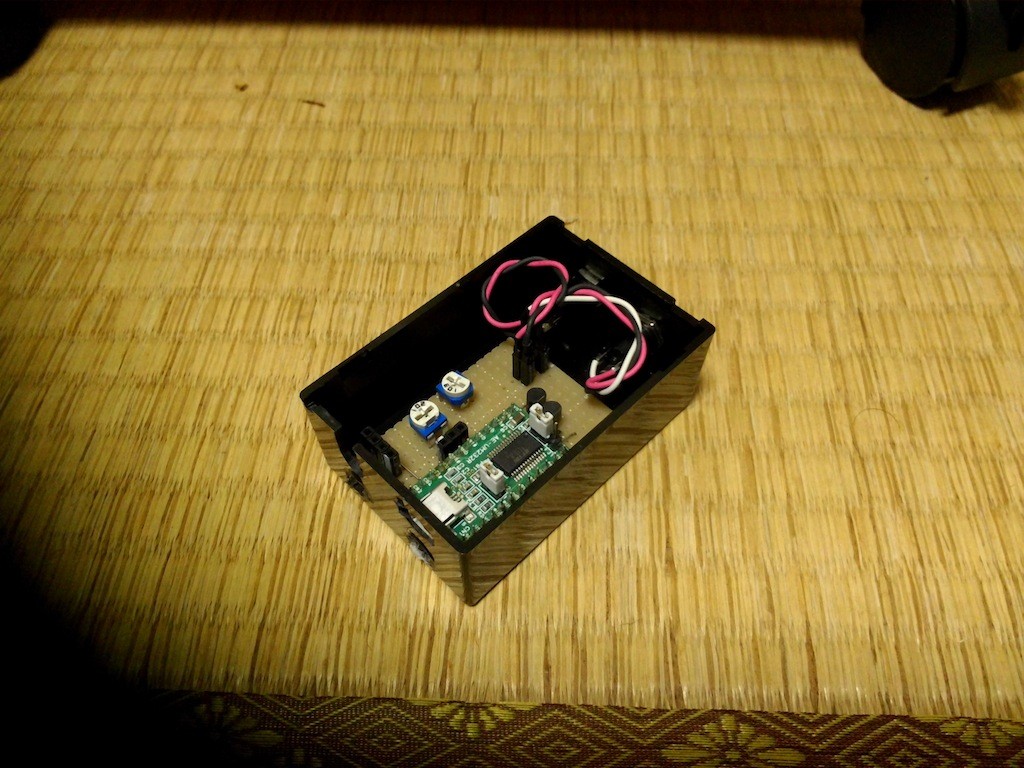

1.USB-PCインターフェース

これはFT-817の背面にあるDATA端子とCAT端子をまとめてPCに接続するインターフェースです。
CAT端子は秋月のFT232RLと接続してUSBでPCと接続し、DATA端子はVRを介してオーディオ端子に接続するようになっています。オーディオ端子はアイソレーショントランスを付けている例が多いのですが、CAT端子でGND共有となるため省略しています。DATA端子のPTTはFT232RLのRTS#から2SC1815を2個使って制御するようにしています。

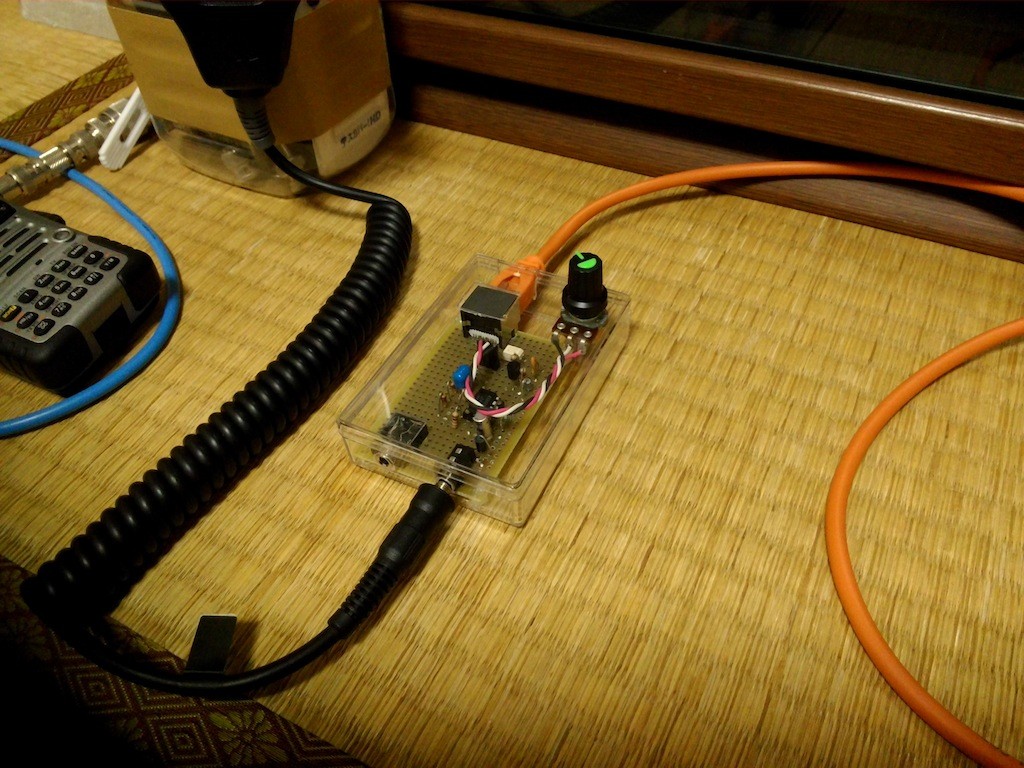

2.スピーカーマイクインターフェース
[:W480]
これはFT-817のマイク端子とHP端子を使って、VX-7のスピーカマイクを使えるようにしたものです。
マイク端子とHP端子の出力を1本のEtherケーブルにまとめて、4極ジャックに接続しています。スピーカーマイクはコンデンサーマイクでPTTと共用のため、NJM4580DDのOPアンプによる増幅と2SA1015とフォトカプラでPTTの制御を行うようにしています。
