アルインコのDR-420Hを入手したので、svxlink用のインターフェースを制作した。

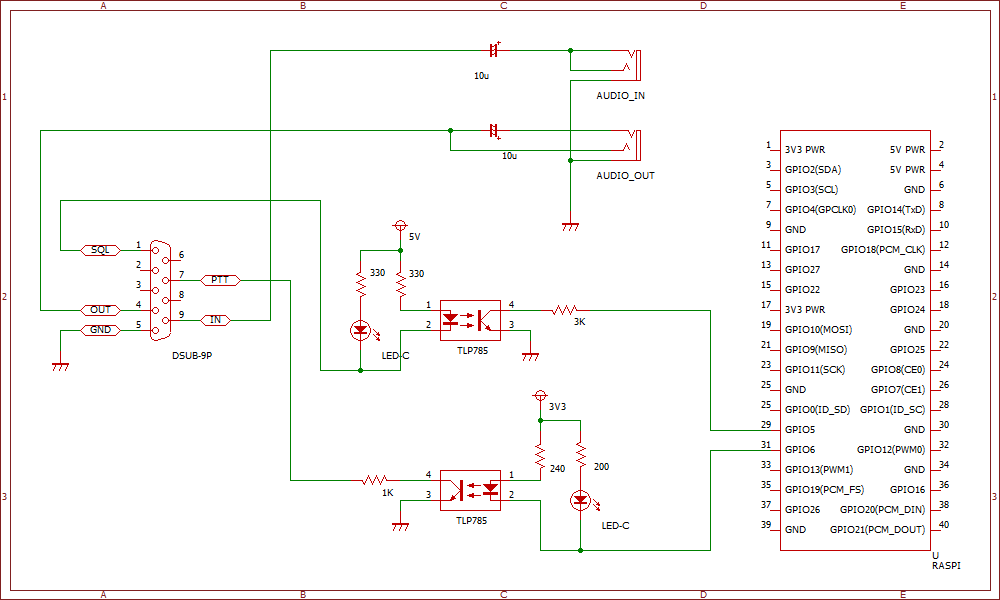

回路図は以下の通り。
もともと音声入出力もアイソレーションしていたが、DR-420Hのスケルチを検出するのにパケットモード以外では無線機外から5Vを供給する必要が生じたため、小信号トランスは取り外した。
PTTとSQLはラズパイのGPIOを使用して制御・検出するため設定の修正を施した。
- /etc/svxlink/gpio.conf
# Space separated list of GPIO pins that point IN and have an # Active LOW state (0v = ON, 3.3v = OFF) GPIO_IN_LOW="gpio5" # Space separated list of GPIO pins that point OUT and have an # Active LOW state (0v = ON, 3.3v = OFF) GPIO_OUT_LOW="gpio6" # User that should own the GPIO device files GPIO_USER="svxlink" # Group for the GPIO device files GPIO_GROUP="daemon"
- /etc/svxlink/svxlink.conf
[Rx1] SQL_DET=GPIO GPIO_PATH=/sys/class/gpio GPIO_SQL_PIN=gpio5 [Tx1] PTT_TYPE=GPIO PTT_PIN=gpio6
このほか、WindowsのEcholinkソフトだとNAT変換の必要なく着信動作もできていたが、svxlinkの場合、アウトバウンドからどのプライベートアドレスに向かうのか不明となるため、ポート開放とは別にルータのNATテーブルに5198と5199の宛先アドレスを追加しておくと、着信動作も正常に作動する。
