ハイパワーUSB電源

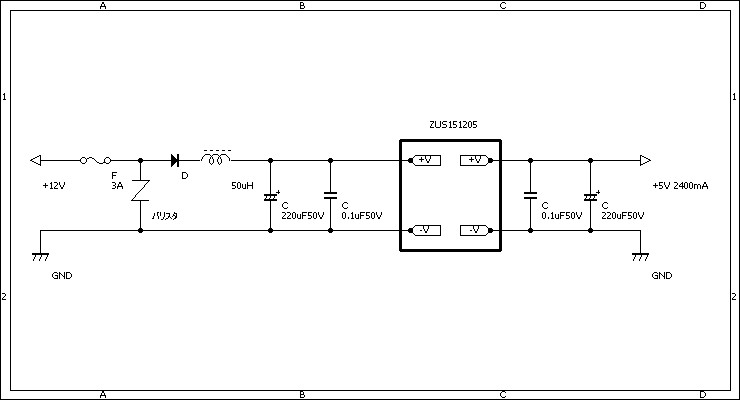

これまでシガーソケットタイプの充電器にUSB端子を付けてAximに電源を供給していましたが、PowerBankなどと併用するためには電源容量が不足していました。そこで、コーセルのスイッチング電源を使って、2400mAまで出力できる電源を製作しようと思い図面を引いてみました。（動作保障なし）
また、シガータイプは絶縁電源でなく、負荷にノイズが乗り易いので、今度のは+12Vと+5Vは分離して、絶縁構造になってます。
