リグ・インターフェースの新調

これまで使用してきたリグ・インターフェース、使用に全く問題ないのだが見た目を良くしたいが故に新しく新調することにした。
■旧

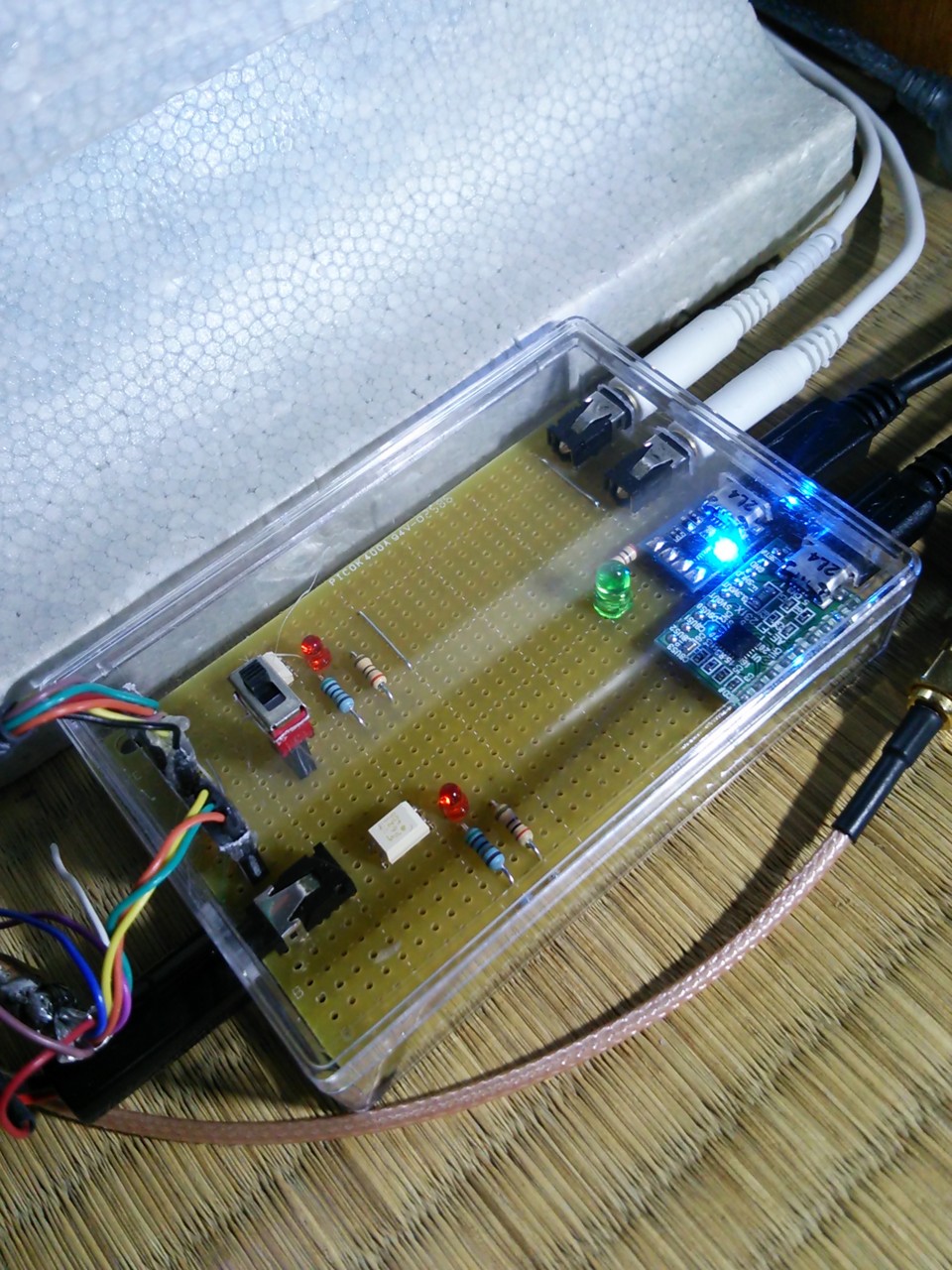

■新

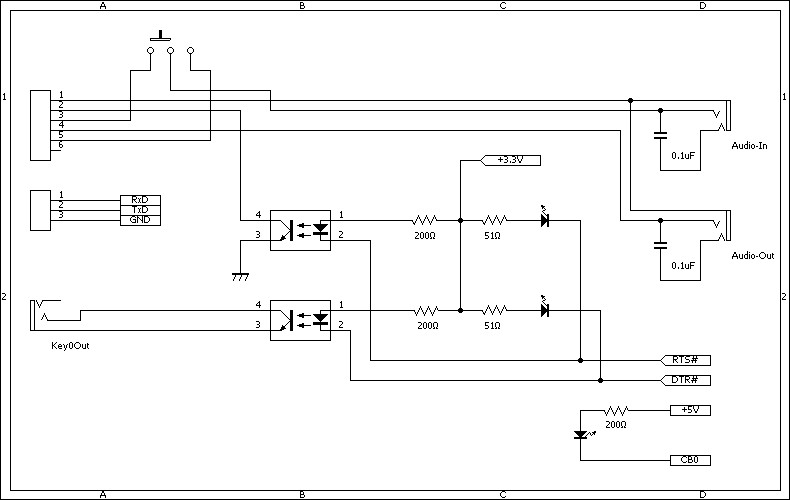

■回路図

シリアル変換を２つ使うのは、PTTとCATの制御を分けておく方が衛星追跡に便利なためである。尚、秋月の超小型USBシリアル変換モジュールでCB0をアクセスLEDとする方法は、説明書通りの操作を行うとCB0は負論理のため、電流をCB0に引き込むように配線しないと点灯しない。説明書はGNDに落とすようになっているので注意されたし。
【土日のサテライト】
■DX-1
ロシアの衛星で、キリル文字が読めないため情報が得られないw

1:Fm Dauria To DSC001 [10:00:37R]
f^ÔÕl¡ Á Á W
1:Fm Dauria To DSC001 [10:01:07R]
i_ÔÕl¿¸¸¸W?
1:Fm Dauria To DSC001 [10:01:37R]
k`ÔÕlÝW

■UWE-3

1:Fm DP0UWG To DD0UWE [09:15:22R]
3> ddË!%òß??ÂÁØMdZ?ED/?E

■GRIFEX
ようやくデコード出来る信号強度で受信できたが、デコーダをセットし損ねる。

1:Fm CQ To KD8SPS [17:49:45R]
«ÍBõ´uǼU
#û˜Ÿr??2?Eju çã ¾©õ]'?E­âÕ¹a
÷ŽVÆa
?E¯@G(k´·Ì ?E²·Oÿ¿¿°’¹¼?EúEÀ!oÿN??ÿÝÿ?Eÿ.Ö" º©
?™È•ˆ3?EL0r#ÿÿÿÿÿÿÖ°@
1:Fm CQ To KD8SPS [17:49:57R]
«ÍBõ´uÒ¼U #û˜Ÿr??4?Egu\èã ½©ö_'ö½­áÖ¹a
÷‘VÇa
?E¯8I(k´·À ?E³·nAÁÁ´žº¾?EûQÀkÿM­ÿ×ÿ?Eÿ6Ö:7´\?E?E?¦Júˆ3?EL-r#ÿÿÿÿÿÿ3°@

■NOAA-19
