ホットエンド動作試験

だいたい3Dプリントする機材が揃ってきたので、ホットエンドの動作試験をやってみた。

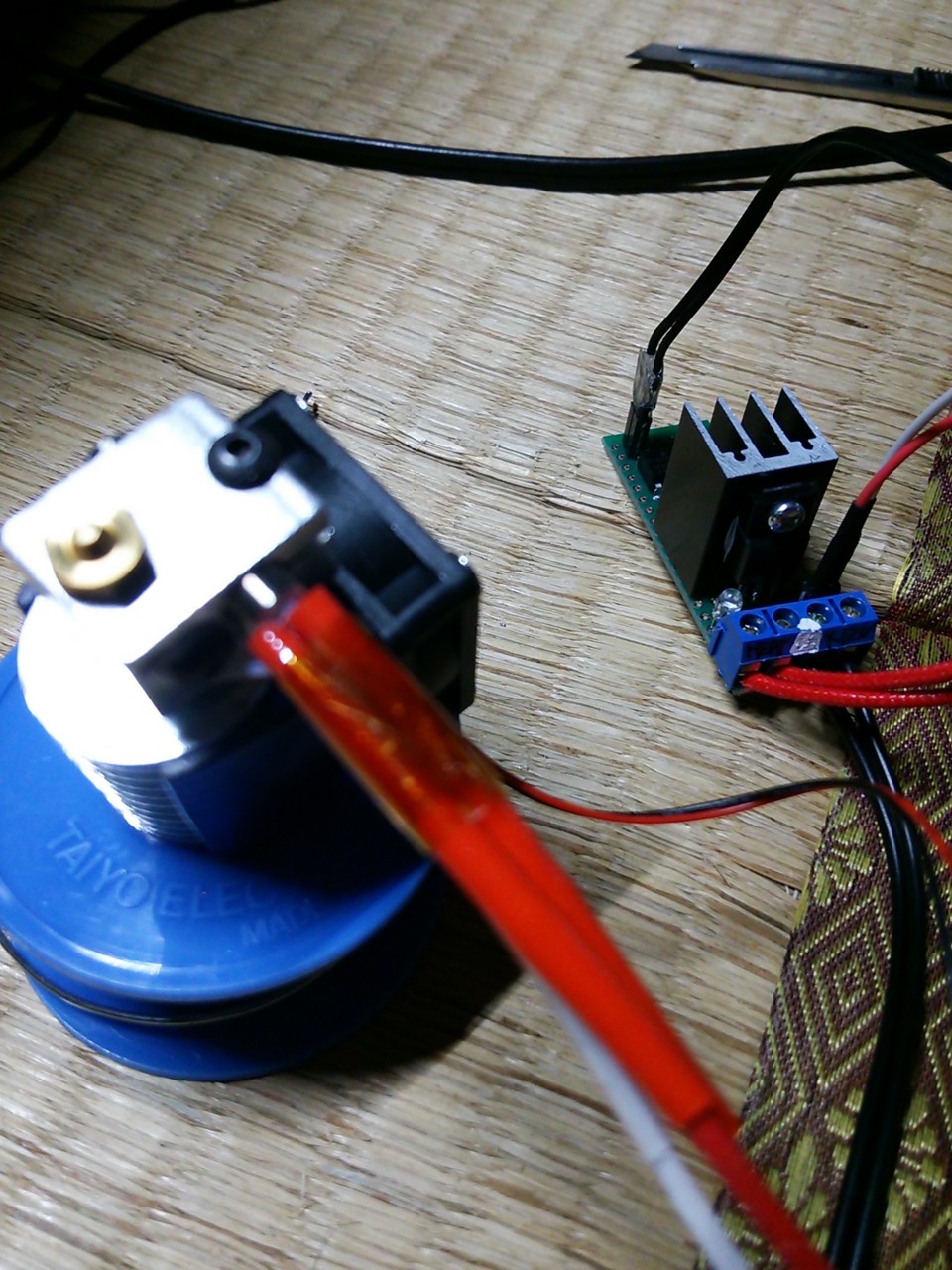

ヘッドにあるカートリッジヒーターを制御する回路を接続して通電試験中の画像である。
回路はシールド上に組むつもりだったが、パタンが細いので蛇の目基板で別にした。FETは2KS2232の60V25ANchパワーMOSFETを使用し、Arduinoとはフォトカプラでアイソレーションしている。
Arduinoの制御にはRepetier-Host Macを使用した。

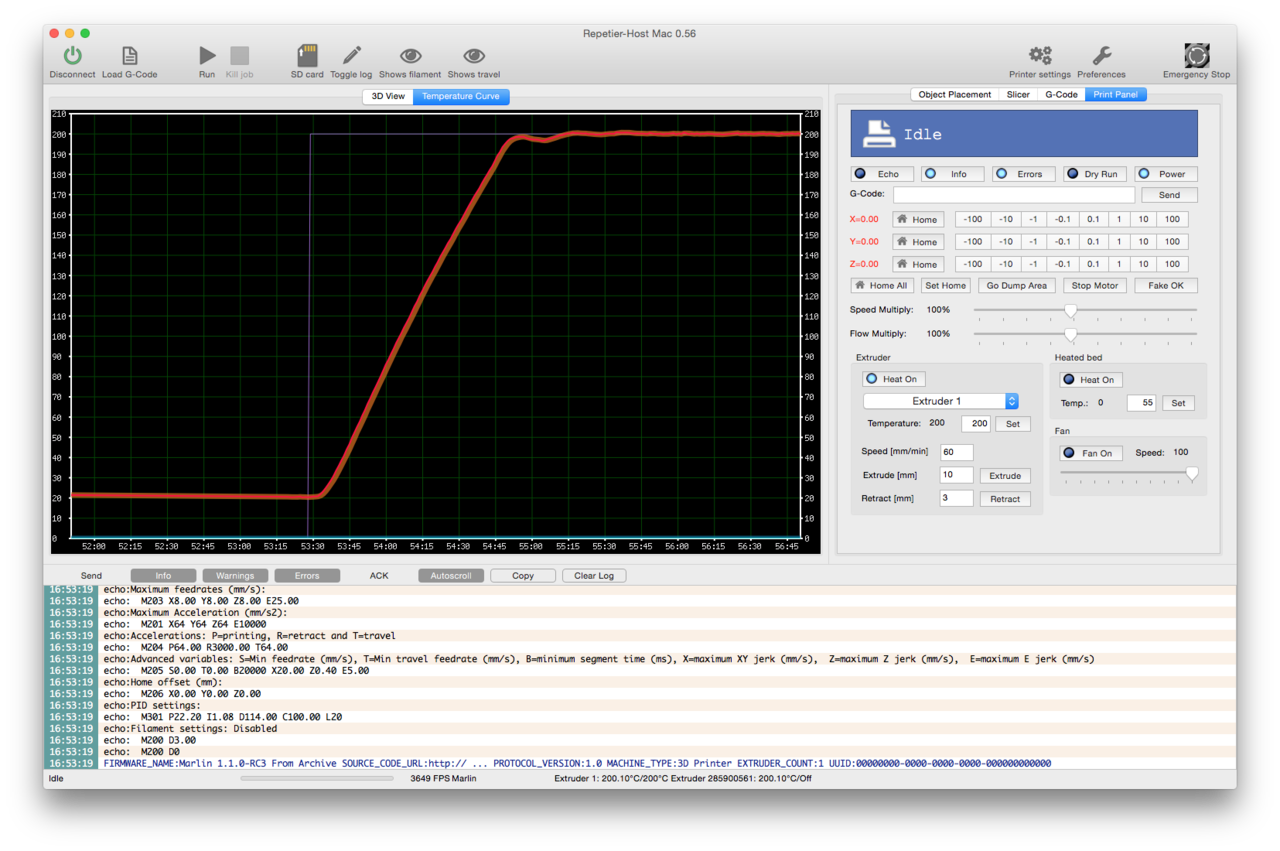

温度グラフは画像のように表示され、特に問題もなさそうである。

この時、PLAフィラメントを手でヘッドに押し込んでみたところ、ニュルニュルとパスタを作るように溶けたフィラメントが押し出されてきた。割と抵抗がある感じだった。
