バイク用スマホ連携DVR(MT5003)にGPSを付けてみる

まるを君のツイート見て気になってたCarPlay対応端末(maxca Xplay C5 Pro)にDVR機能が付いてるMT5003なる者があることが分かったので、早速Aliで買ってみた。
ノーブランドみたく見えるがProlechが製造元らしい。
www.prolech.net
YouTubeチャンネル
www.youtube.com
1weekデリバリの対象でないのに７日で到着。

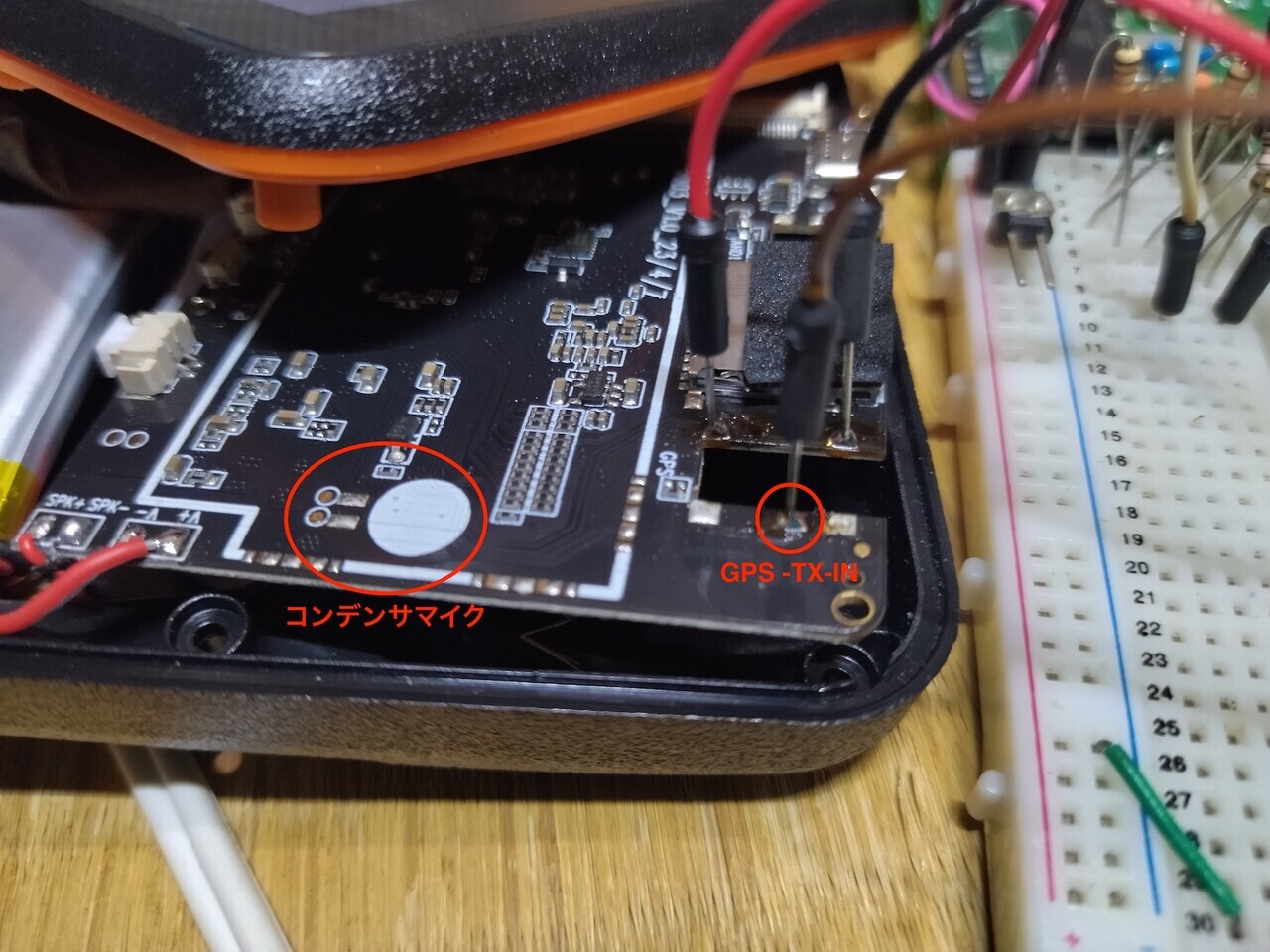

一通り機能を確認した後、分解して基板を確認すると、GPSとシルクが打たれているミニジャックを乗せる空きランドがあるので、テスターで電圧を確認。

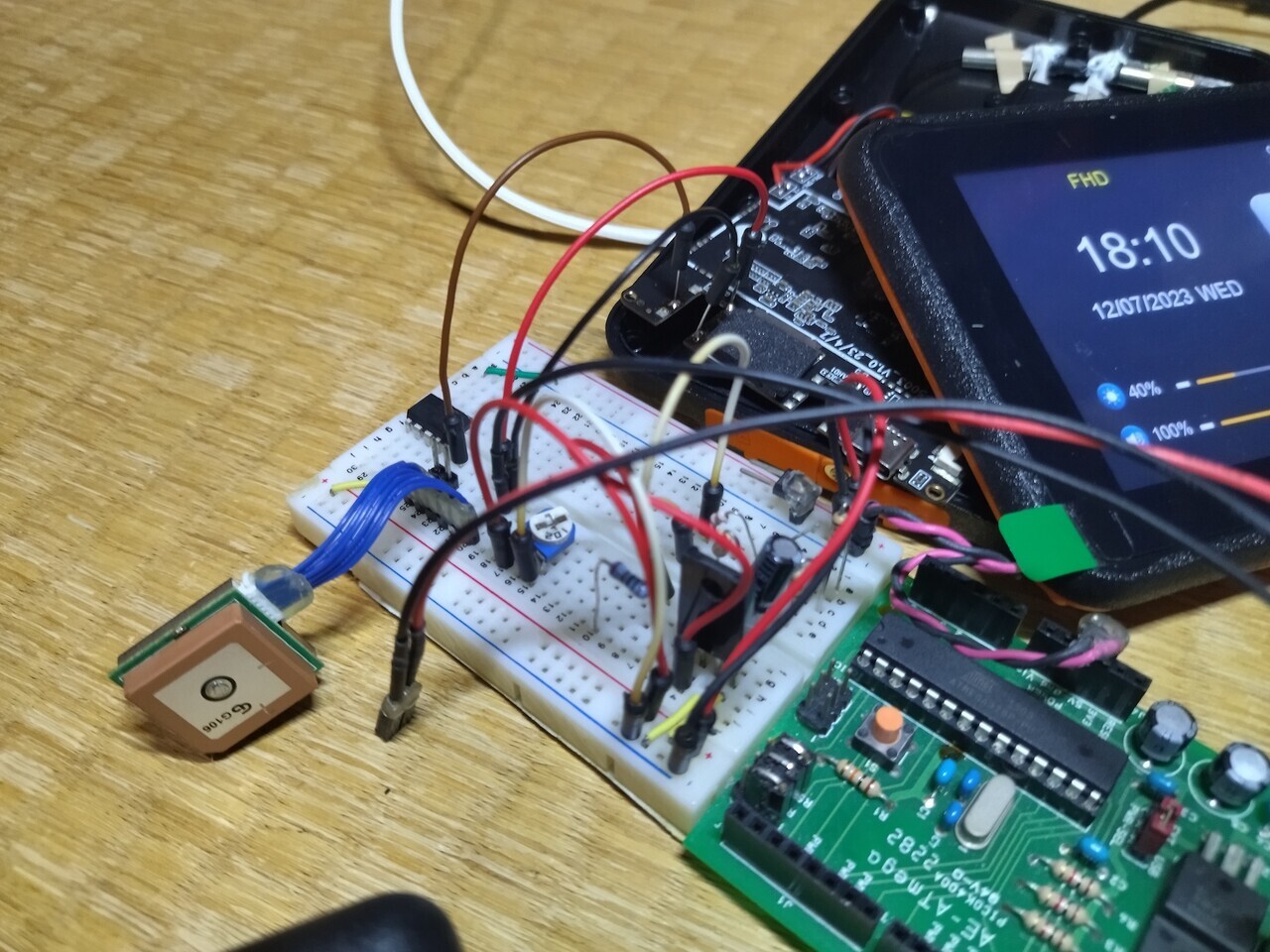

確認の結果、TXとRXとVCCとGNDであることが分かり、VCCは3.3vであったので、手持ちの3.3vで動くGPSモジュールをRXと繋げてみた。シリアルの速度は9600bpsである。

コンデンサマイクは推定でマークしたが、電源ボタン上の穴がマイクだと後でわかった。

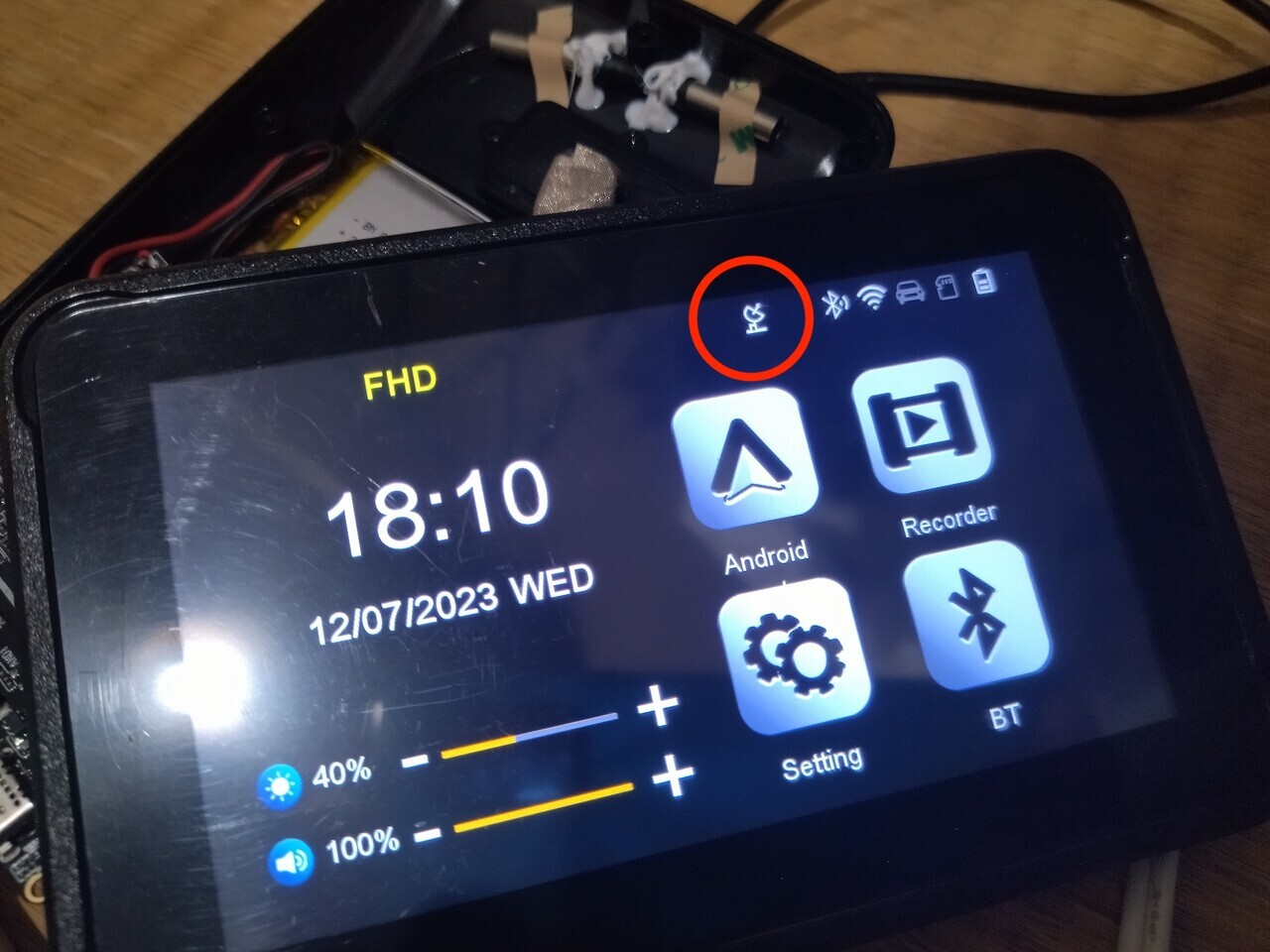

GPSが測位開始するとLCD上にパラボラアンテナマークが立つようになった。

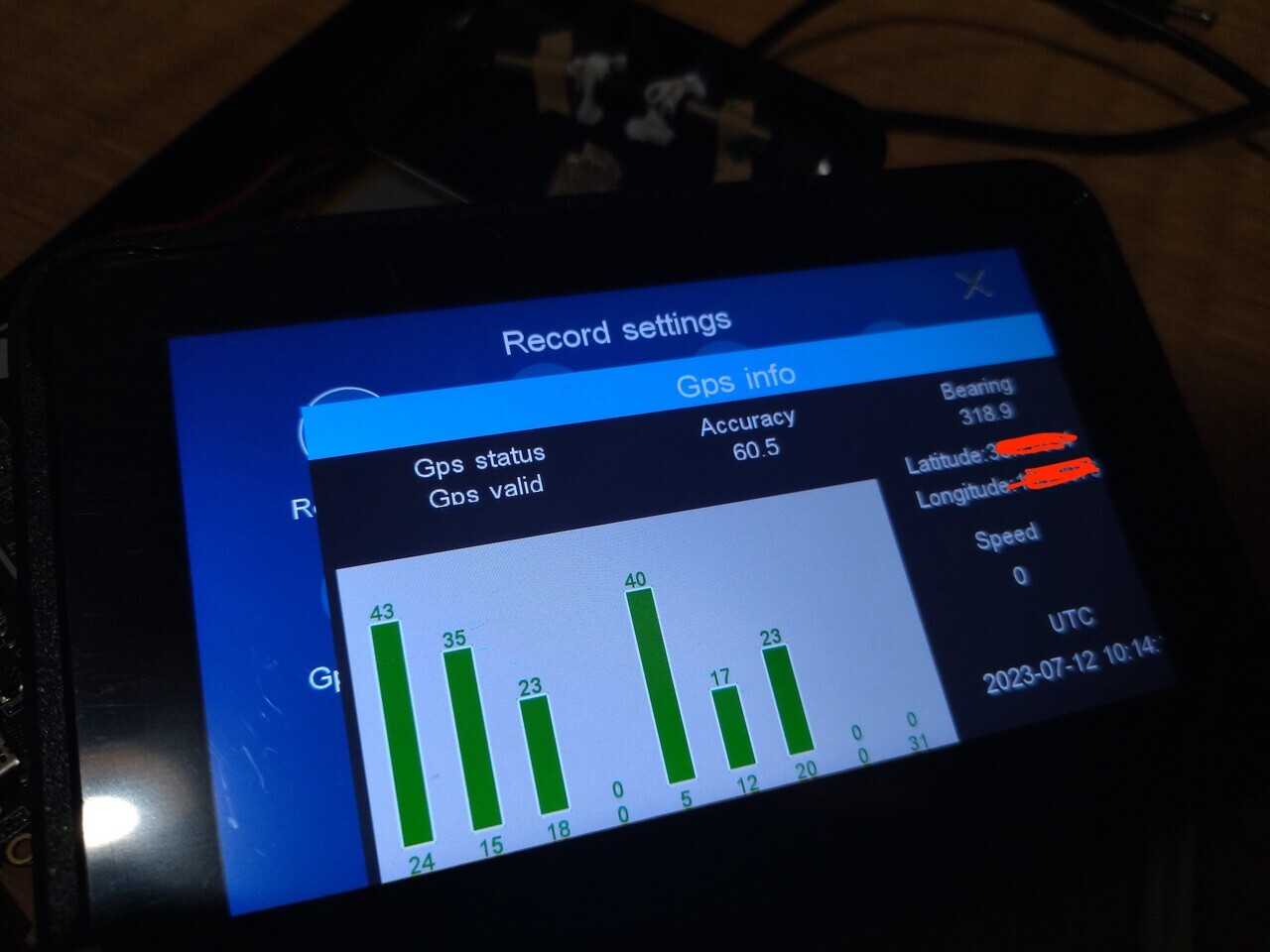

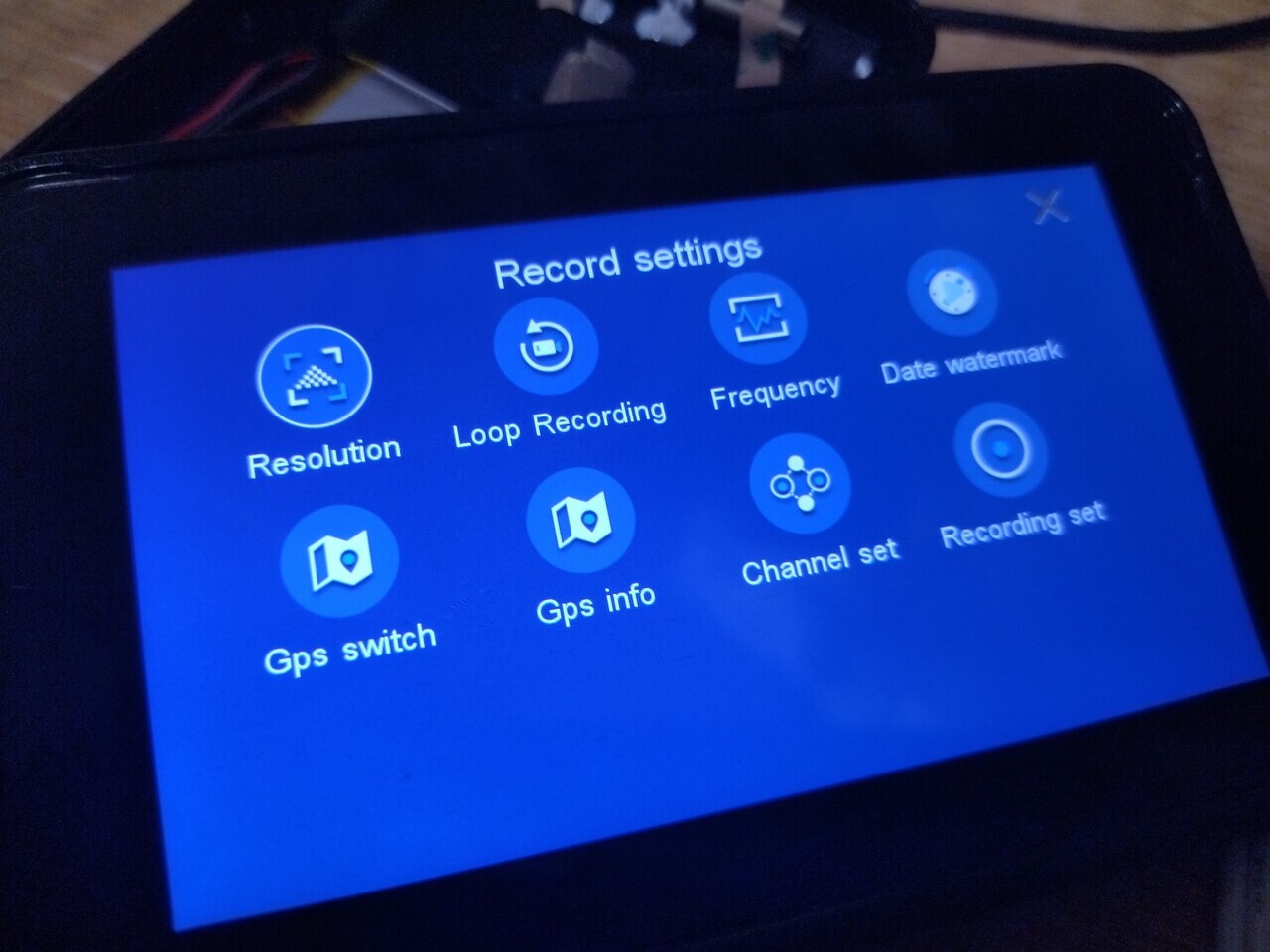

DVRの設定画面に行くと、GPS関連のメニューが表示される。

まだ、GPSが繋がることしか確認できていないが、今後以下を検証予定。
