ESP32_GRBLを作る(失敗)

CO2レーザーカッターを使う際はGコードパーサにLaserWeb4を利用しているが、コントローラのMKS SBASEだとラスター描画の性能が良くないらしいとのことで、評価の高いESP32_GRBLを作ることにした。

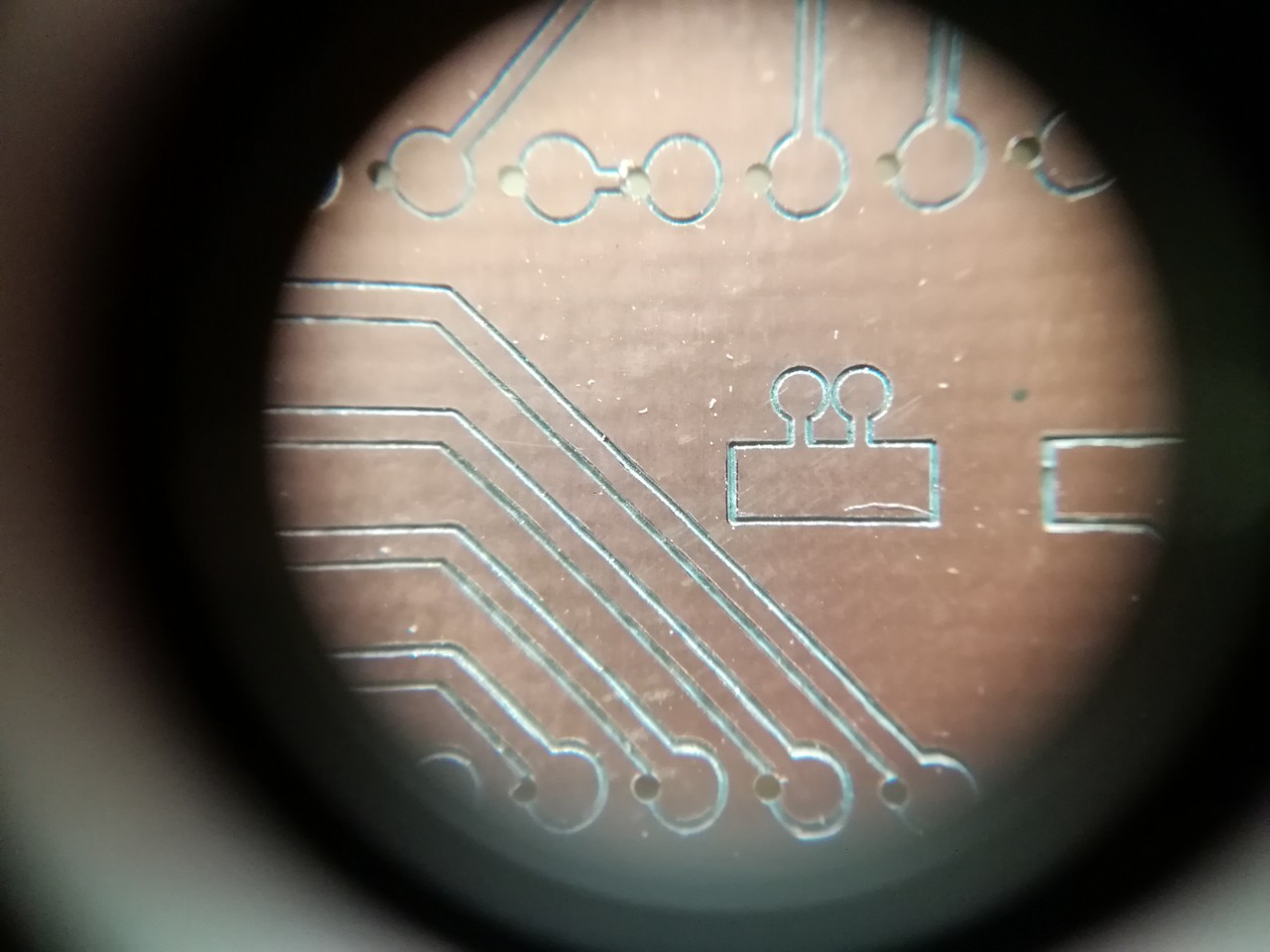

出来合いのボード図面があるので、それをPCBミリングしてみるが両面基板の位置あわせに失敗して穴の位置がズレた。

ボード図面はDipTraceで作成されているが、直接CAMする方法を調べてないので、一旦EAGLEにエクスポートして、キデッジさんのULPを使ってGコードを生成している。

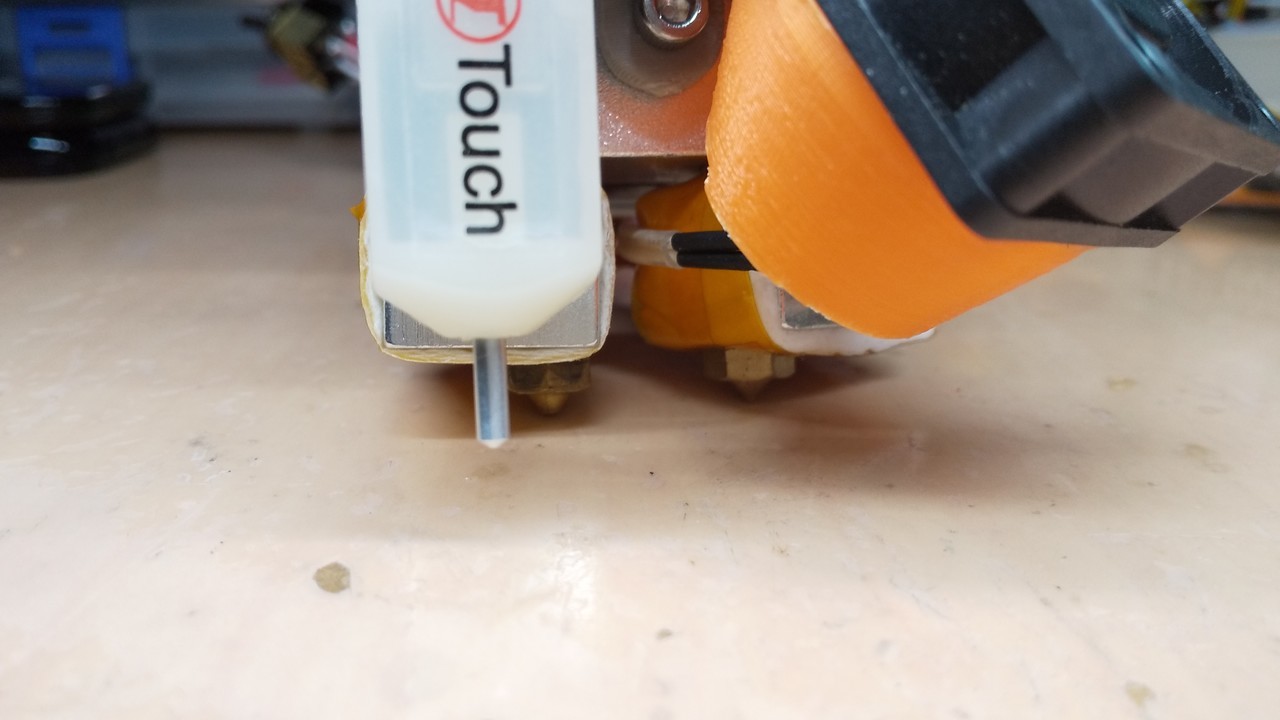

他にキメラホットエンドの製作も行った。3D Touch(BL Touch)センサーも入手したので合わせて付けている。ノズルは0.2mmと0.4mmとした。
