VX-7用APRSトラッカー

ハンディ機でAPRSを利用したいと思い、FT1XDあたりを買うか考えたところVX-7がもったいないので、余ってるTinyTrak4を使ってトラッカーとして利用できるようにした。

電源は18650のリチウムイオン電池をDC-DCコンバータで5Vに落とし、TinyTrak4に入力している。TinyTrak4のモード設定はAMODEがKISS、BMODEがGPSに設定し、Aポートは秋月のレベル変換基板経由で3.3VをBTモジュールのRN42と接続、Bポートは5V-TTLでGPSモジュールと接続している。
RN42はBTシリアル経由でKISSデータをスマホやPCに送ることができ、アプリで見ることができるようになる。

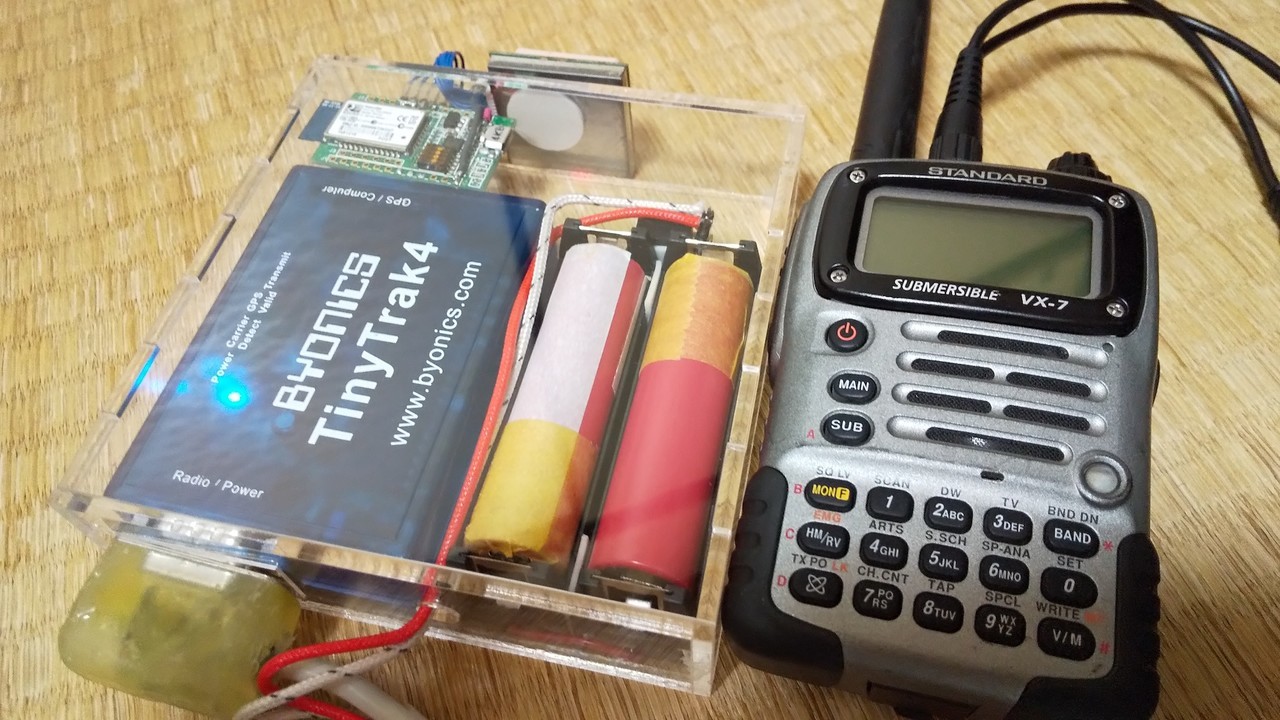

ケースは3mmのアクリルをレーザーカットして組み立てた。
