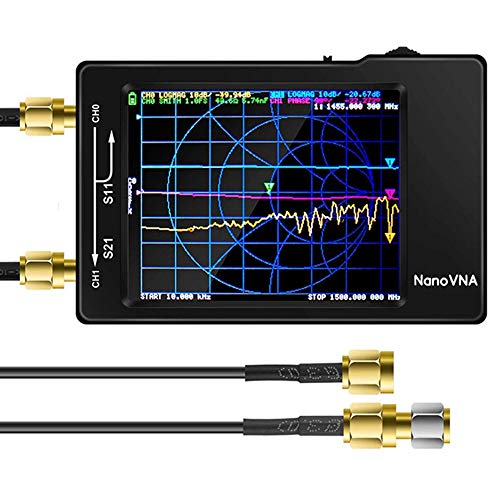

RigExpertのV/U帯用のアナライザーを買うか検討していたところ、NanoVNAと呼ぶ安価なアナライザがあることを知った。
早速、密林にて購入し、サテライト用の2バンドVビームアンテナのSWRを測定してみた。
室内では135MHzと390MHzあたりが最もSWRが低い状態であり、MANNAで設計した値より低い周波数で共振しているので、エレメントを15mm切り詰めた。最近、給電点を引き出しやすくするため圧着端子で延長したが、その影響でズレたと思われる。
アンテナ設置後の計測では、142.2MHzでSWR2.02、432MHzでSWR1.09と改善したので良しとする。
また、APRS-WX用のGPアンテナも測定したが、144MHz帯でSWR1.5の結果であった。再現性の良い自作GPであることが伺える。
