３号機のプリントヘッドをCAN-BUS化して、コントローラからのケーブル本数を４本に削減した。
使用したのはMKSのTHR42とUTCである。
THR42単体でもklipperで使用可でその場合、ホストとUSBケーブルで接続するため、ケーブル本数は電源の２本とUSBの１本となり、CANを使用するよりケーブルを１本少なくできる。
CANを使用する場合は別途UTCが必要で、ホスト--- [USB] ---UTC--- [CAN] ---THR42の接続となる。

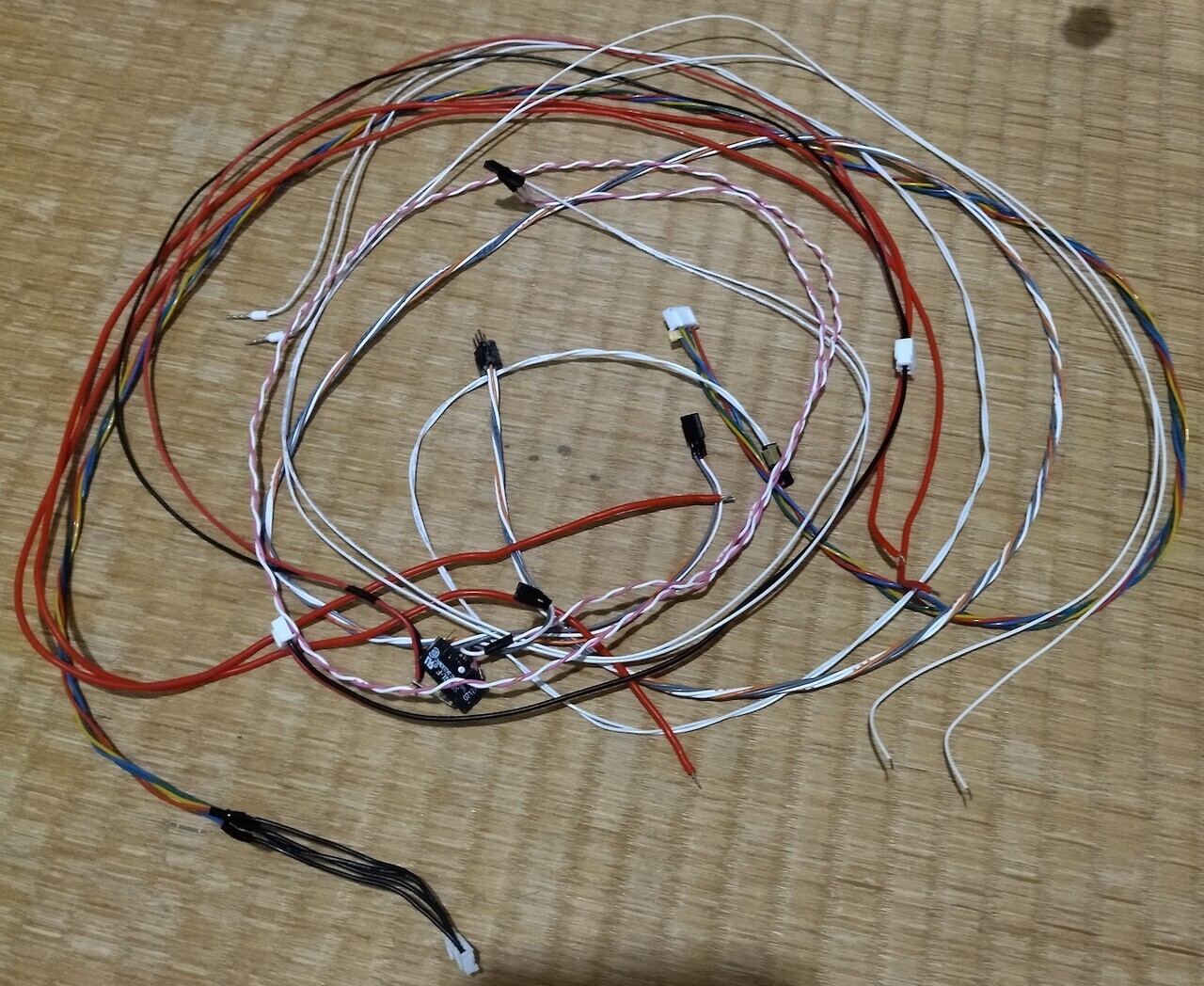

■外したケーブル
klipperとの接続は以下の通り。
- THR42をmake menuconfigで作成したファームでフラッシュ
- 物理的にUTCとTHR42を接続する
- klipperのホストからUTCとTHR42のUUIDを取得する
- MKS_THR.cfgにUUIDを追記する
- printer.cfgに[include MKS_THR.cfg]を追記する
- printer.cfgとMKS_THR.cfgでホットエンド周りなど二重に定義することになるので、必要に応じてprinter.cfg側の設定を削除する

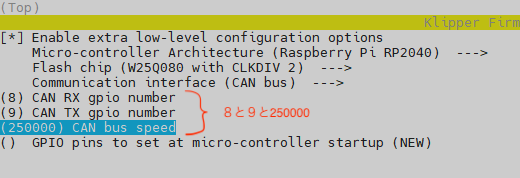

１のファームをフラッシュする際は、TX/RXのピン番号とボーレートを正しく設定する必要がある。
