アンテナ直下型プリアンプの製作

QFHアンテナ用にアンテナ直下型プリアンプを製作しました。
秋月のRG58C/Uを15m程伸ばして接続しているので、多少の効果はあると思います。
アンプの石はGN1021です。QFHアンテナの塩ビ管内に収まるように幅は18mmとし、両面基板をエッチングでパタンを作りましたが、電源パタンがアンテナ重畳なのを忘れてて間違ったため、ラインが飛んでます。

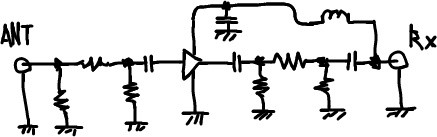

■回路図

π型ATTは、入力に-3db、出力に-10dbで構成しています。初めは双方-3dbでしたが、増幅率が大きいためか動作が安定しなかったため変更したところ、430やATCもよく入るようになりました。
回路図のCは104の積セラ、Lは220μH、電源電圧は9Vです。

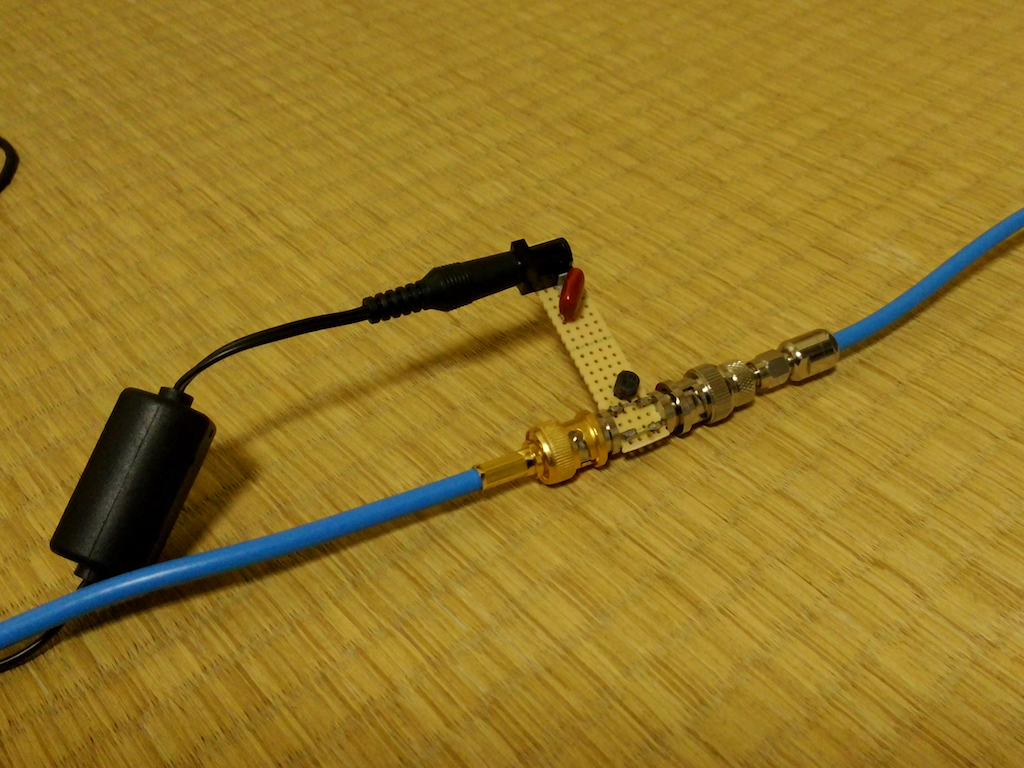

■電源はアンテナ重畳です。

9Vの電源はトランス型非安定のACアダプタに9Vのレギュレータを挟んで安定化したものを使用しています。

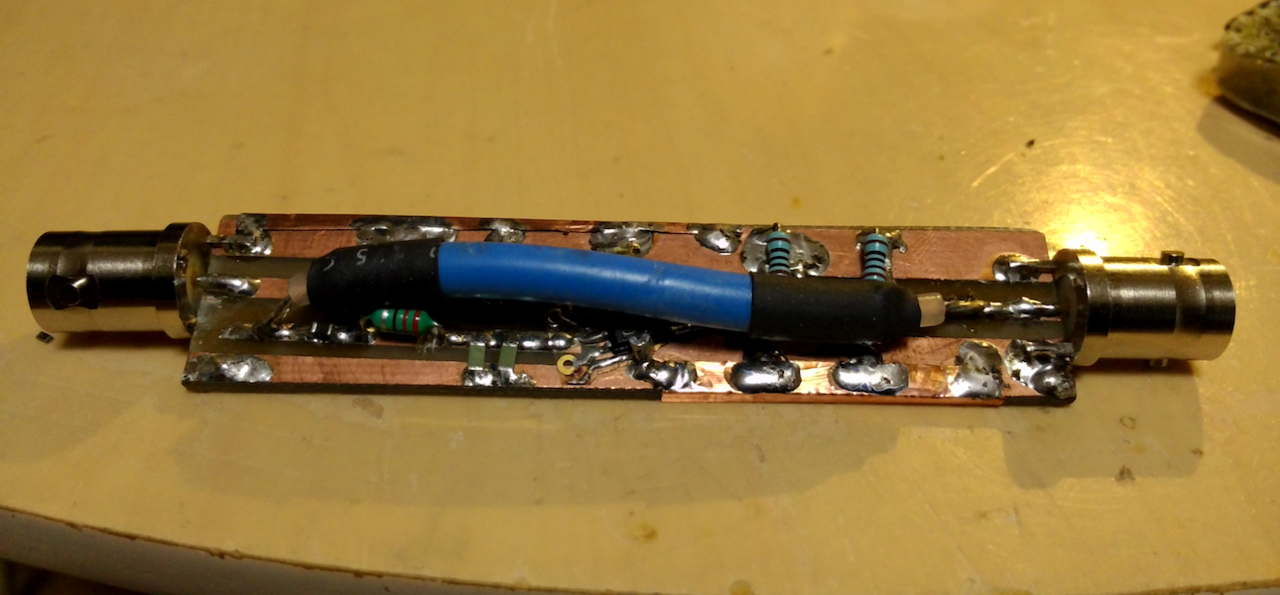

■プリアンプ基板
