羽田のエアバンドを聞くようになって、地上局が聞こえないことがあるのでプリアンプを入れてみることにしました。秋月で買えるものってことでアンプはGN1021を選択し、回路はでんきざっか製作所さんの回路を利用させてもらいました。あとプリアンプは送信のとき切り離さないといけないので、スピーカーマイクのPTTを押したときにプリアンプをバイパスさせる回路を付けました。

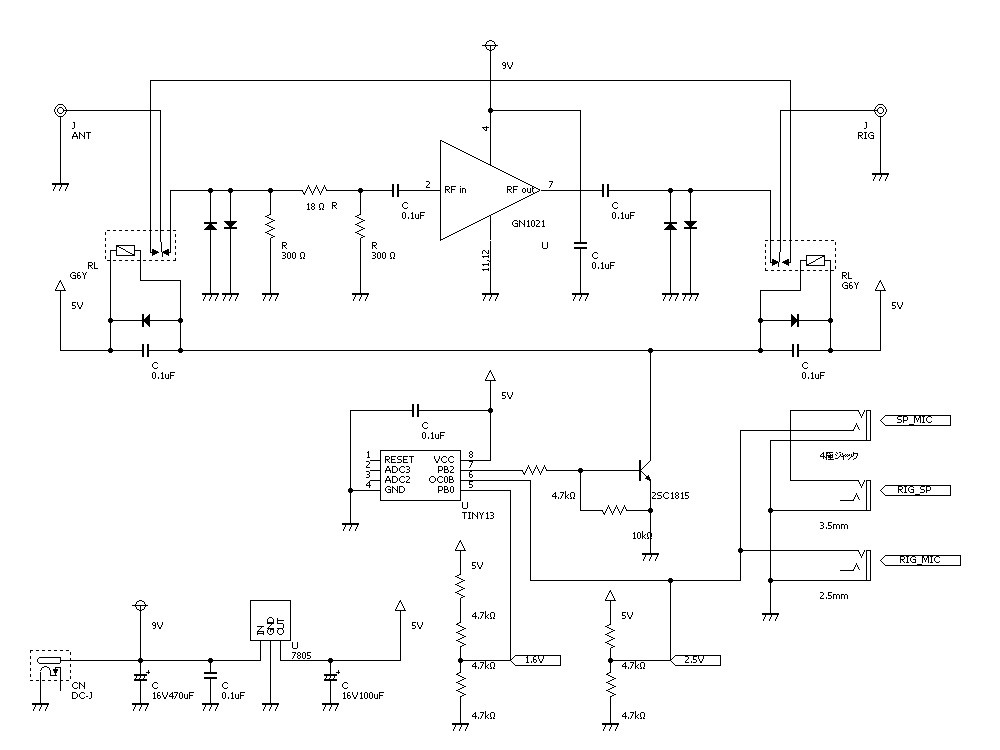

中身の解説ですが、GN1021は9VのACアダプタで駆動させてます。バイパス回路は、PTTを押したときにマイク端子の電圧が降下することをAVRのTiny13Aで検出（アナログ比較器）し、PB2の出力をトランジスタでスイッチさせて、高周波リレーのG6Yを駆動させる仕様です。

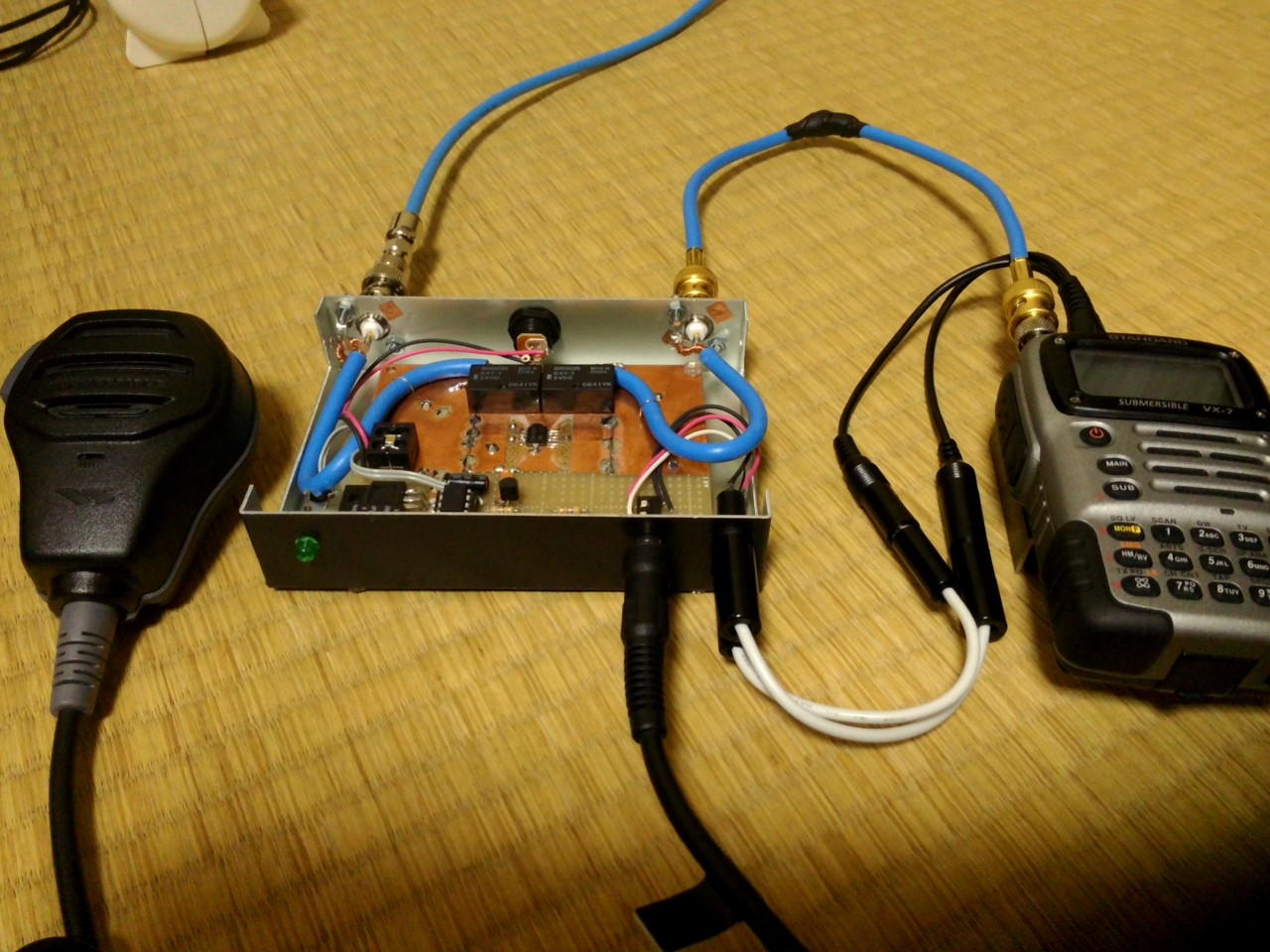

完成したものの、局免はまだ来ないし、ダミーロードも持ち合わせてないので、リレーの動作の確認だけでちゃんと動くかどうか未確認です。プリアンプの方はVX-7のシグナルが付ける・付けないでレベルが大きくなる・ならないの確認が出来たので一応動作はしているようです。ただ、声を聞いた感じはあまり変わりませんw
